Anschlussarmaturen

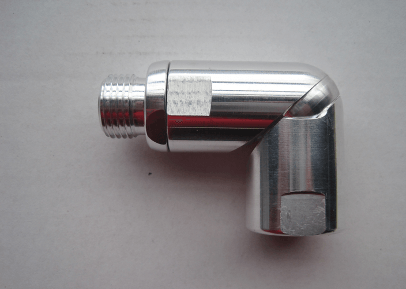

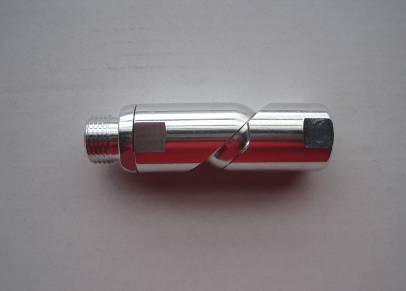

Drehgelenke für alle Druckluftwerkzeuge

  • variabel schwenkbar
  • Entlastung des Handgelenks
  • einfaches und flexibles Arbeiten
  • kein Abknicken des Schlauchs

verfügbare Anschlüsse:

3/8“ innen x 3/8“ außen

1/2“ innen x 1/2“ außen

3/4“ innen x 3/4“ außen

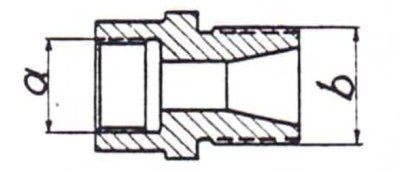

Schlauchanschlussnippel mit Sieb

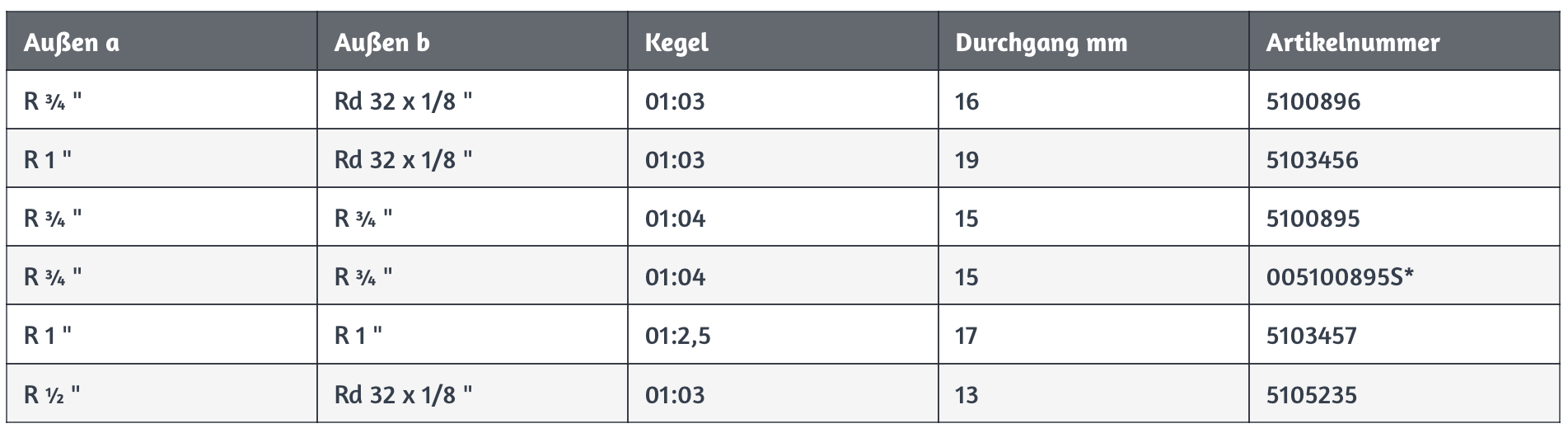

Außen a Außen b Kegel Durchgang mm Artikelnummer
R ¾ " Rd 32 x 1/8 " 01:03 16 5100896
R 1 " Rd 32 x 1/8 " 01:03 19 5103456
R ¾ " R ¾ " 01:04 15 5100895
R ¾ " R ¾ " 01:04 15 005100895S*
R 1 " R 1 " 01:2,5 17 5103457
R ½ " Rd 32 x 1/8 " 01:03 13 5105235

* Stahl

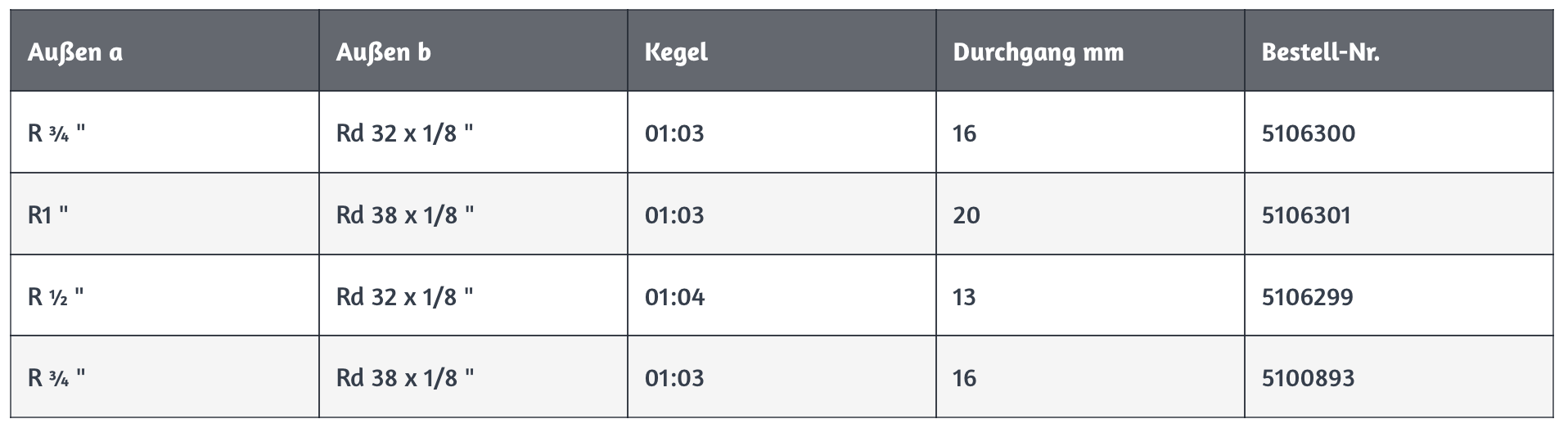

Übergangsstücke

Außen a Außen b Kegel Durchgang mm Bestell-Nr.
R ¾ " Rd 32 x 1/8 " 01:03 16 5106300
R1 " Rd 38 x 1/8 " 01:03 20 5106301
R ½ " Rd 32 x 1/8 " 01:04 13 5106299
R ¾ " Rd 38 x 1/8 " 01:03 16 5100893

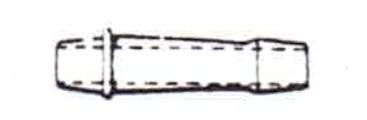

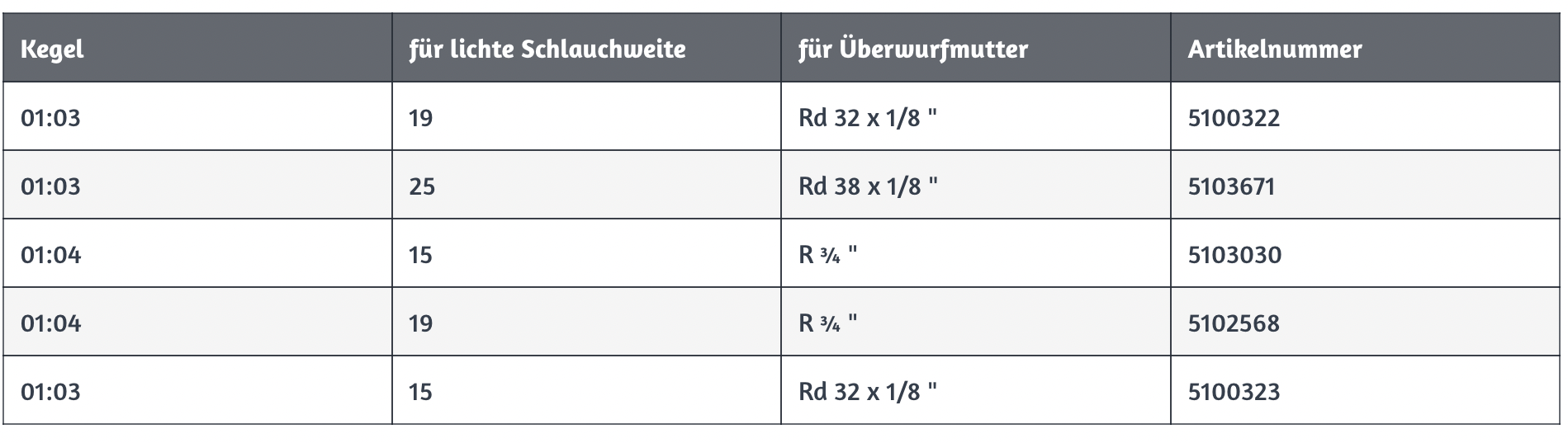

Schlauchtüllen

Kegel für lichte Schlauchweite für Überwurfmutter Artikelnummer
01:03 19 Rd 32 x 1/8 " 5100322
01:03 25 Rd 38 x 1/8 " 5103671
01:04 15 R ¾ " 5103030
01:04 19 R ¾ " 5102568
01:03 15 Rd 32 x 1/8 " 5100323

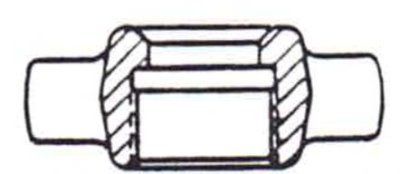

Überwurfmuttern

Gewinde Artikelnummer
Rd 32 x 1/8 " 5100325
Rd 38 x 1/8 " 5103672
R ¾ " 5102561

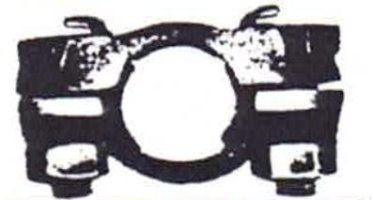

Schlauchklemmen mit und ohne Sicherungsklauen

für lichte Schlauchweite Artikelnummer
15 005103565FS*
19 005103565S*
25 5106135
25 005103585S*

Schlauchschellen

für lichte Schlauchweite Artikelnummer
15 5110872
19 5110870

Schlauchkupplungen mit Sicherungsbund

für lichte Schlauchweite Artikelnummer
15 5103468
19 005103469S
25 005104069S

Gewindekupplungen

Innengewinde Artikelnummer
R ¾ " 5103474
R 1 " 5103475
Rd 32 x 1/8 " 005105253N

Gewindekupplungen

Außengewinde Artikelnummer
R ½ " 5103473
R ¾ " 5103471
R 1 " 5103472

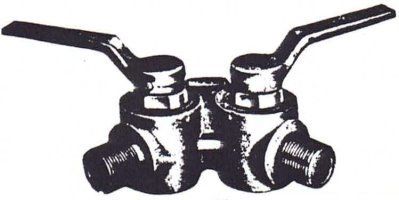

Kugelhahn

Verschiedene Ausführungen auf Anfrage!
